V1-E廣告播放盒采用RK3188 Cortex-A9四核高性能應用處理器平臺，主頻最高可達1.6GHz，并具有超強的3D加速圖形處理能力和1080P視頻編解碼能力。該產品針對高清視訊應用的長期穩定運行要求而設計，能夠提供極其流暢視訊播放體驗。該產品無風扇設計、內置高品質散熱片，非常適合工業和行業信息發布應用需求。
- 硬件參數
V1-E播放盒的硬件接口和參數如下表所示：

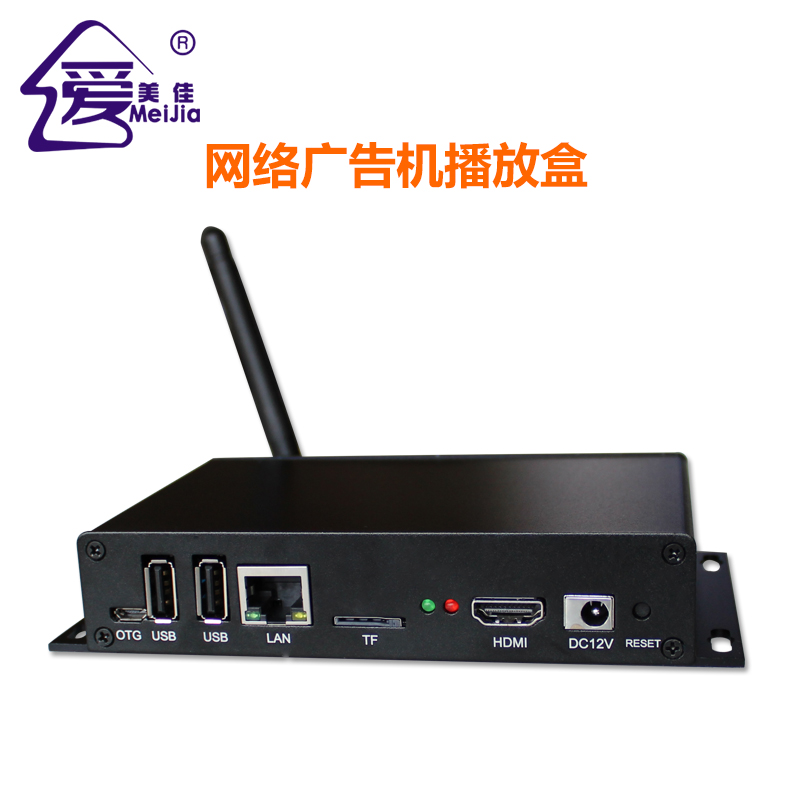

接口 | 特性 |
產品型號 | V1-E |
核心系統 | CPU | RK3188 Cortex-A9四核1.6GHz |
DDR | DDR-3 1GB |
NAND | 標配8GB NAND Flash |
顯示 | HDMI | HDMI 1.4標準數字顯示接口，最高支持1080P |
VGA | 標準VGA接口 |
聲音 | MIC | 麥克風接口 |
耳機 | 立體聲耳機輸出 |
HDMI | HDMI立體聲 |
網絡 | 以太網 | 1個10/100Mbps以太網 |
接口 | SD卡 | 1個標準SD卡接口，最大支持32G |
USB 2.0 | 4個USB 2.0 Host接口 |
指示燈 | 電源、以太網、紅外 |
紅外遙控 | 標準紅外遙控器接口 |
電源 | 12V直流輸入 |
功耗 | 典型情況下3W |
WiFi | 提供USB接口的802.11 b/g/n模塊 |
實時時鐘 | 內置電池時鐘保持電路 |
選配 | 電信3G | 支持CDMA2000-EVDO 模塊 |
移動3G | 支持TD-SCDMA 模塊 |
聯通3G | 支持WCDMA 模塊 |
5模4G | 移動/聯通4G/3G+電信4G五模模塊 |
7模4G | 移動/聯通/電信4G/3G七模模塊 |
環境要求 | 存儲溫度 | -10℃~90℃ |
工作溫度 | -0℃~70℃ |
濕度 | 0%~120% |
尺寸 | 長*寬*高（175*105*30mm） |
- 功能特點
- 基于安卓4.4.4系統
- 支持AV源輸入
- 支持HDMI、VGA接口輸出
- 支持有線網絡、WIFI、GPRS、3G、4G網絡
- 支持?jǐn)U展：攝像頭、麥克風、NFC、打印機、數字鍵盤、指紋、掃描槍、觸摸屏、人體紅外感應、陀螺儀、重力感應等
- 支持雙路1080P超高清視頻解碼
- 多國OSD語言菜單
- 視頻、圖片切換無黑屏
- 內置多種轉場特效
- 播放內容包括網頁、視頻，圖片、音頻、文字、時間、日期、天氣信息以及新聞等元素
- 屏幕任意分區，可同時實現2個視頻+N個圖片+N個Logo+N個字幕+N個時間+N個天氣+N個網頁
- 強大的互動查詢編輯功能，支持區域內圖片滑動切換、點動切換，區域跳轉
- 可自由設置播放任務，按天、星期、月份等模式自動循環播放
- 可以本地播放、遠程播放、循環播放、定時播放、自動內容更新、自動開關機等后臺操作控制
- 網絡信息發布功能，包括素材管理、模板設計、節目預覽、終端分組、節目上傳/播放、播放統計、報警、權限管理等
- 系統連接
播放盒有HDMI、VGA等多種顯示輸出，推薦采用HDMI輸出，可以高保真的輸出1080P圖像。
將HDMI線一端接入機頂盒HDMI輸出接口，另一端接電視機的HDMI輸入接口。當您連接好電視機后，插上配件中的電源，先將電視機切換到對應的視頻模式，然后通過遙控器HDMI視頻輸出模式，之后就可以在電視機上看到界面輸出了。
系統連接示意圖，如下圖所示：
- 配件說明

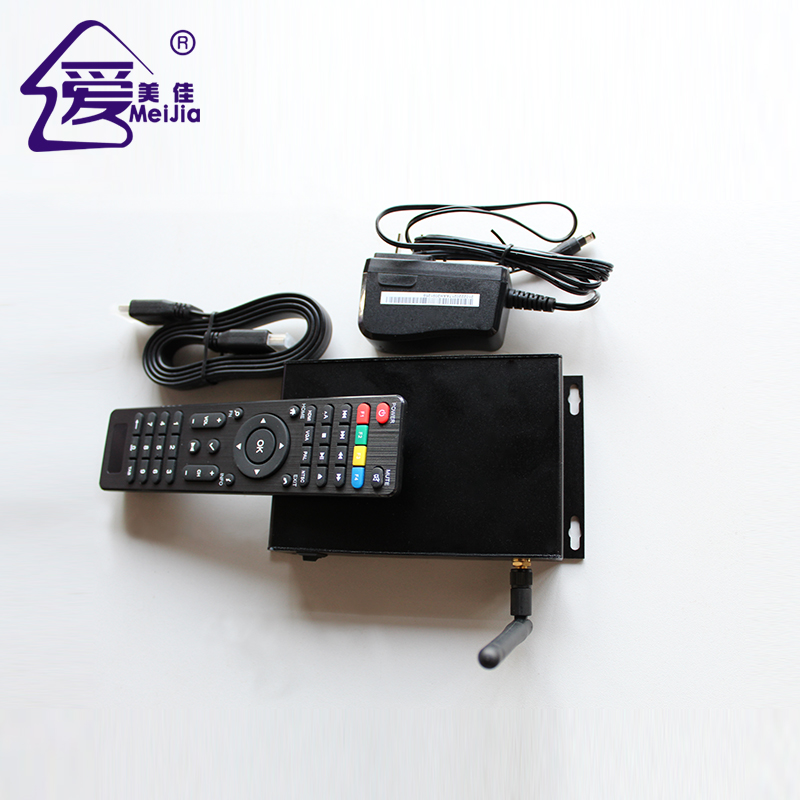

配件清單：
- 航嘉12V/1.5A電源適配器，符合3C標準
- iDS聯網信息發布軟件《使用說明書》
- 1.5米HDMI V1.4高清黑色視頻連接線
- 紅外遙控器
- 5dBi WiFi天線棒
- 產品質保卡、合格證
- 黑色外包裝, 尺寸：195*185*80mm
